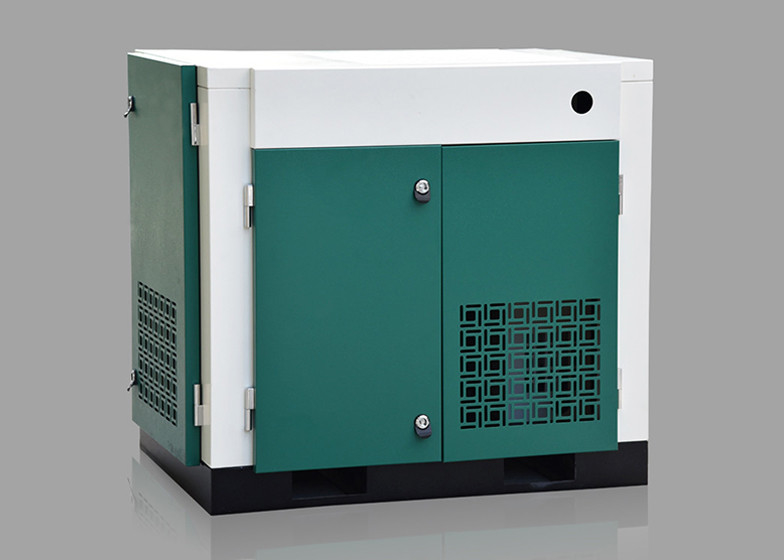

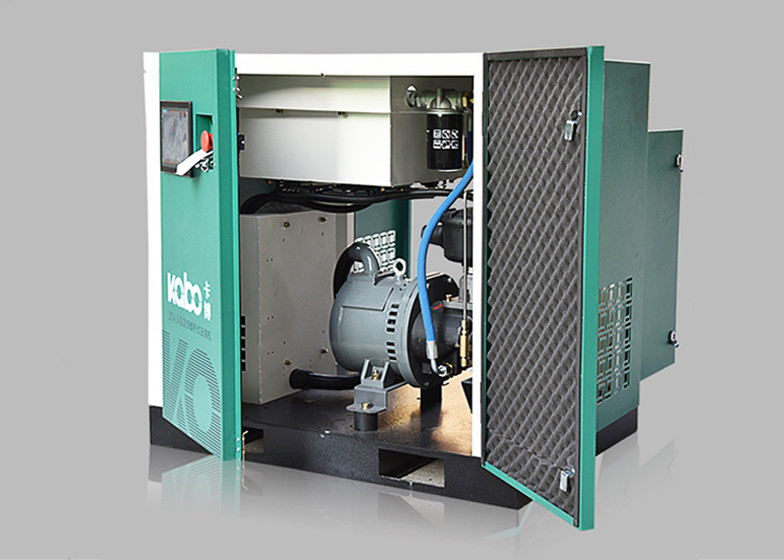

ضاغط هواء صناعي عالي الكفاءة 22KW / 30HP 3.3m³ / min 1950 * 910 * 1905
الوصف
ضاغط الهواء اللولبي ، جهاز ضاغط الهواء ، يعتمد مكونات ضغط عالية السعة ، وسرعته الأسطوانية الدوار منخفضة ويتم تحقيق أفضل حقن للزيت ، وبالتالي تحقيق كفاءة عالية وموثوقية عالية.يضمن أحدث تصميم درجة حرارة منخفضة للغاية للنظام ودرجة حرارة هواء مضغوط.تأكد من أن جميع المكونات تحقق أفضل تأثير تبريد وأطول عمر خدمة.
1. يتميز ضاغط الهواء اللولبي بمزايا الاستقرار العالي ، الكفاءة العالية ، الاهتزاز المنخفض والضوضاء المنخفض.
2. تم ضبط المطابقة بين الدوارات الموجبة والسالبة والدوار والغلاف ، بحيث يكون تسرب الغاز العكسي أقل ولا يوجد حجم تخليص زائد في نفس الوقت ، وبالتالي تكون الكفاءة عالية.
3. زيت التشحيم المحقون له وظائف الختم ، التبريد ، تقليل الضوضاء والتشحيم
4. بالمقارنة مع آلة المكبس ، فهي تحتوي على أجزاء تآكل أقل ومعدل فشل أقل.
5. منحنى العمل للضغط اللولبي سلس ، مع اهتزاز أقل وضوضاء أقل مقارنة بآلة المكبس.
6. تنقسم طرق التبريد بشكل عام إلى تبريد بالماء وتبريد بالهواء.
7. نظام تبديد الحرارة: تم اعتماد هيكل زعنفة الصفائح والمواد عالية الجودة لضمان مقاومة الضغط ، وكفاءة عالية في تبديد الحرارة ومقاومة جيدة للتآكل للمبرد.
8. مرشح الهواء: مرشح مدخل الهواء متعدد المراحل للخدمة الشاقة مع دقة إزالة الغبار تبلغ 1 ميكرومتر (98٪ مرشح للخارج) ، وجه عمل كبير وعمر خدمة نسبي طويل.
9. فاصل الزيت / الغاز: يستخدم الفاصل الجديد مادة ترشيح جديدة تمامًا ، والتي تتميز بكفاءة أعلى ، ومحتوى الزيت في الهواء أقل من 2ppm.
10. جهاز التحكم الذكي: يتم عرض جميع البيانات المتعلقة بتشغيل ضاغط الهواء على لوحة التحكم ، والتي يتم التحكم فيها بين أصابعك ، وهي سهلة ومريحة ودقيقة.
تخصيص
نموذج |
kp22KW-0.8 |
(M³ / Min / Mpa) | 3.3 / 0.8 |
قوة Kw / HP | 22 كيلو واط / 30 حصان |
درجة الحرارة المحيطة ℃ | 2 ℃ -45 |
وضع التبريد | تبريد الهواء |
درجة حرارة التفريغ | m محيط + 15 ℃ |
مستوى الضوضاء ديسيبل (أ) | 70 ± 2 |
الوضع مدفوعة | محرك مباشر |
الطاقة (V / Ph / Hz) | 380 فولت / 3/50 هرتز |
وضع البدء | VFS |
الأبعاد (مم) | 1950 * 910 * 1905 |
الوزن الصافي / كغ) | 650 |
القطر الخارجي (بوصة) | RP1 |
⊙ المخططات
1. فلتر الهواء | 9. صمام التحكم في درجة حرارة الزيت |
2. قيمة تخفيف الهواء | 10. فلتر الزيت |
3. آلة المسمار الرئيسية | 11. صمام الإغلاق أحادي الاتجاه |
4. فاصل هواء الزيت | 12. مقياس الضغط |
5. فلتر فصل الهواء عن الزيت | 13. صمام الأمان |
6. صمام الضغط الأدنى | 14. صمام تنفيس |
7. المبرد مع مراوح سبائك الألومنيوم | 15. فاصل الهواء المضغوط الجاف |
8. عودة فحص الصمام | 16. المحرك |
لماذا أخترتنا
عمر خدمة أطول للآلة الرئيسية
يستخدم الدوار خطًا غير متماثل يعمل بسرعة منخفضة مع دعم محامل كروية ومحامل أسطوانية نتيجة لذلك.يتم تقليل الضرر والتكلفة وإطالة عمر الخدمة.يتم مواجهة بعض القوة بواسطة القوة المحورية الناتجة عن الترس المخروطي.لذلك يتم تخفيض الحمل على محامل الآلة الرئيسية.
المحاذاة الدائمة للمحرك الكهربائي والآلة الرئيسية
يختلف عن ضاغط الشريط ، يمكن لضاغط سلسلة SRC دمج المحرك الكهربائي مع صندوق تروس شفة ، عمود اقتران العمود.والآلة الرئيسية في جهاز واحد بهذه الطريقة يتم محاذاة الآلة الرئيسية والمقياس الكهربائي إلى الأبد في النتح.ضواغط سلسلة SRC مزودة بمحرك كهربائي فعال ومحكم الإغلاق لتبريد الهواء.
